RUBBER MACHINE

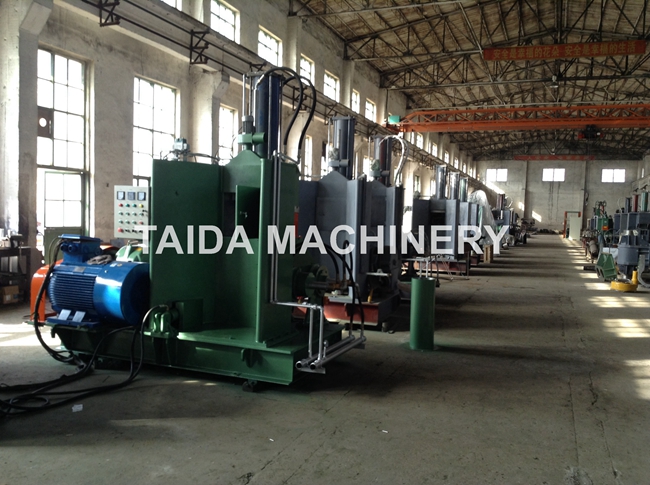

I. Name: Banbury Mixer, Rubber Kneader, Banbury Kneader, Rubber Internal Mixer.

II. Application:

The banbury mixer/kneader is mainly used for mixing and plasticating of rubber or plastic.

III. Features:

1. The spiral angle and the working length of the wing of the rotors are designed intelligently and reasonably, which can make the materials obtaining an optimal kneading effect. The wing ridge and the end surface of rotor are bead welded with the abrasion resistant hard alloy and the faying surface of mixing chamber, rotor and upper ram which directly touching with the materials are all polished after being ground and plated with hard chromium.
2. The mixing chamber consists of W-shape body welded with high quality steel plates and two pieces of side plates. The chamber, rotors and piston ram are all jacketed structure for the ingoing of steam, oil and water for heating and cooling to suit the various requirement for the process of mixing and plastication.
3. Hard toothed surface gear reducer for higher working efficiency, lower noise, wearing resistance; Well-known brand motor with 20 years guarantee.
4. PLC control for banbury mixer/kneader.
5. Hydraulic pressure turning device adopts the enveloping worm pair to perform high efficiency and bearing strength. The discharging of materials can be carried out consecutively without stop, which avoids the starting up of motor frequently.
6. Chamber is well-sealed by the arc-shaped-plate-groove labyrinth type structure and the shaft end of rotor adopts contact type non-lubricating with spring tightening structure.
7. Temperature adjustable by electric control system; Pneumatic system can protect the motor from the overloading of chamber.
8. Plug-in type thermal resistor can be equipped in the bottom center of mixing chamber and is connected with the electric-control system.
9. Operation safety, Materials good mixing dispersion, Environmental protection.

IV. Technical Parameter:

Parameter  \  Model

X(S)N-10

X(S)N-20

X(S)N-35

Chamber Volume (L)

25

45

75

Working Volume (L)

10

20

35

Driving Motor Power (kw)

15

30

55

Tilting Motor Power (kw)

1.1

1.5

2.2

Turn Angle

140

140

140

Rotor Rotating Speed (r/min)

32/23.5

32/23.5

30/24.5

Compressed Air Pressure (Mpa)

0.5-0.8

0.5-0.8

0.5-0.8

Compressed Air Capacity (M3/Min)

>0.5

>0.7

>0.9

Cooling Water Pressure (Mpa)

0.2-0.4

0.2-0.4

0.3-0.4

Heating Steam Pressure (Mpa)

0.5-0.8

0.5-0.8

0.5-0.8

Measurement (mm)

2580x1350x2290

2650x1550x2550

3200x1900x2950

Weight (kg)

3300

4500

6500



Parameter  \  Model

X(S)N-55

X(S)N-75

X(S)N-110

Chamber Volume (L)

125

180

250

Working Volume (L)

55

75

110

Driving Motor Power (kw)

75

110

185

Tilting Motor Power (kw)

2.2

4

4

Turn Angle

140

140

140

Rotor Rotating Speed (r/min)

30/24.5

32/24.5

30/24.5

Compressed Air Pressure (Mpa)

0.6-0.8

0.6-0.8

0.6-0.8

Compressed Air Capacity (M3/Min)

>1.0

>1.0

>1.5

Cooling Water Pressure (Mpa)

0.3-0.4

0.3-0.4

0.3-0.4

Heating Steam Pressure (Mpa)

0.5-0.8

0.5-0.8

0.5-0.8

Measurement (mm)

3290x1950x3150

3350x2650x3370

3960x3060x3680

Weight (kg)

7800

10500

14500
